Sistem fotovoltaic on grid cu o productie aprox. 1300 KWh/luna
Sistemul de panouri fotovoltaic on-grid cu modulator de putere integrat, a fost instalat in Timisoara - pentru o firma privata si poate produce o cantitate de energie electrica direct proportionala cu puterea totala a acestor panouri, dar si  cu perioada din an in care este in exploatare. Modulatorul de putere face diferenta intre un sistem ongrid clasic si sistemul ongrid programabil.    Ce este modulatorul de putere ?    Sistemele ongrid pot fi instalate in Romania, insa in mod real doar sistemele de mare capacitate ajung efectiv sa parcurga intreaga procedura pentru a injecta in reteaua nationala. Un sistem casnic, practic nu va ajunge niciodata sa "vanda" curentul electric produs catre ELECTRICA (ENEL sau EON) datorita procedurilor impuse de catre ANRE, care solicita obtinerea unei licente de producator de energie. Totodata energia electrica produsa, trebuie sa fie comercializata pe bursa de energie. Un producator casnic din nefericire, nu va putea realiza niciodata acest lucru.    Pentru a evita intreaga procedura si a produce individual energia electrica pentru consumul propriu, utilizatorul casnic are la dispozitie doua variante :      a) un sistem grid-interactiv cu acumulatori     b) un sistem on-grid cu modulator de putere         Acest modulator de putere a fost dezvoltat pentru a monitoriza in permanenta consumul, si trimite o comanda invertoarelor, pentru a produce doar energia electrica consumata. Atat timp cat invertoarele ongrid vor produce doar energia electrica solicitata la consum, practic nu injectam nimic in reteaua nationala.           Din nefericire exista utilizatori care au instalat sisteme ongrid fara modulator de putere si au descoperit ca de fapt costurile cu energia electrica este mai mare decat inainte de instalarea sistemului. Acest lucru se intampla pentru ca contoarelor electronice instalate de Electrica, Eon sau Enel, inregistreaza consumul indiferent de sensul curentului prin ele.       Energie electrica produsa fotovoltaic - putere fotovoltaica = 10KWp Unghi expunere Unghi fix de expunere - 35 grade   Luna Ian Feb Mar Apr Mai Iun Iul Aug Sep Oct Noi Dec Media anuala Productie pe Luna (kWh) 555 636 1090 1110 1220 1220 1340 1300 1040 920 631 485 962 Productie pe zi (kWh) 18 23 35 37 39 41 43 42 35 30 21 16 32 Total productie anuala (kWh) 11500 KWh/an   Sistemul furnizeaza o cantitate de energie electrica de aproximativ 42KWh/zi in perioada de vara, la o putere instantanee maxima de 10KW in sistem trifazat.
- Panouri fotovoltaice monocristaline Axitec 250W                  - 250W/60 celule    -       40 buc. - Invertor ongrid SMA Tripower 5000TL                                   - 5000W /400Vac   -         2 buc. - Modulator de Putere     0-50KW                                          - max 50KW          -         1 buc.
Click on the picture !

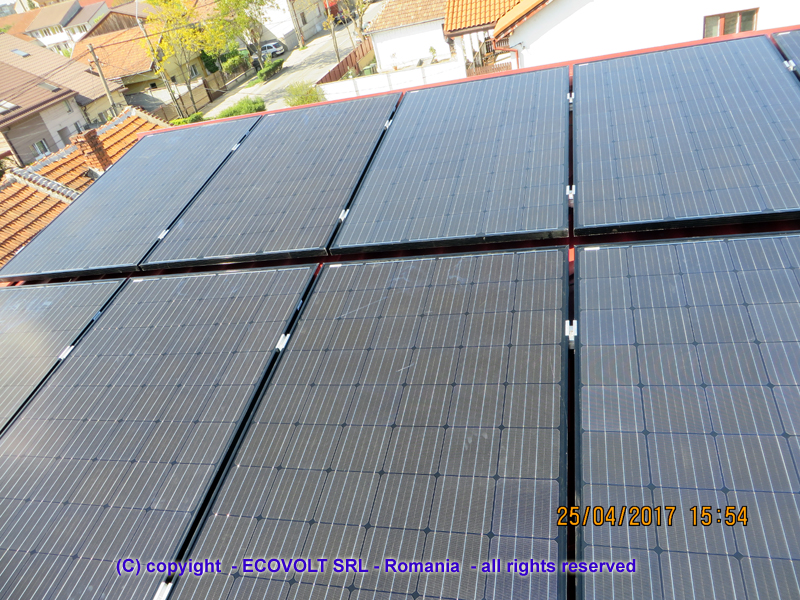

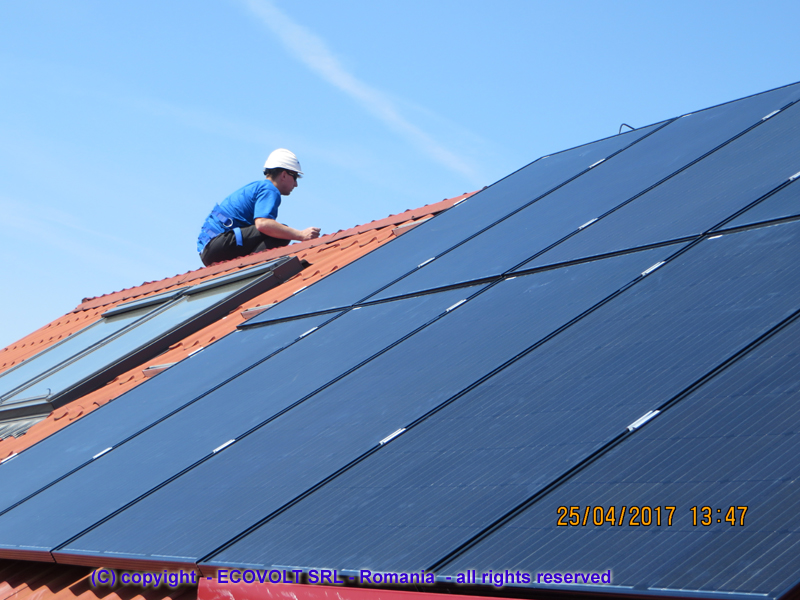

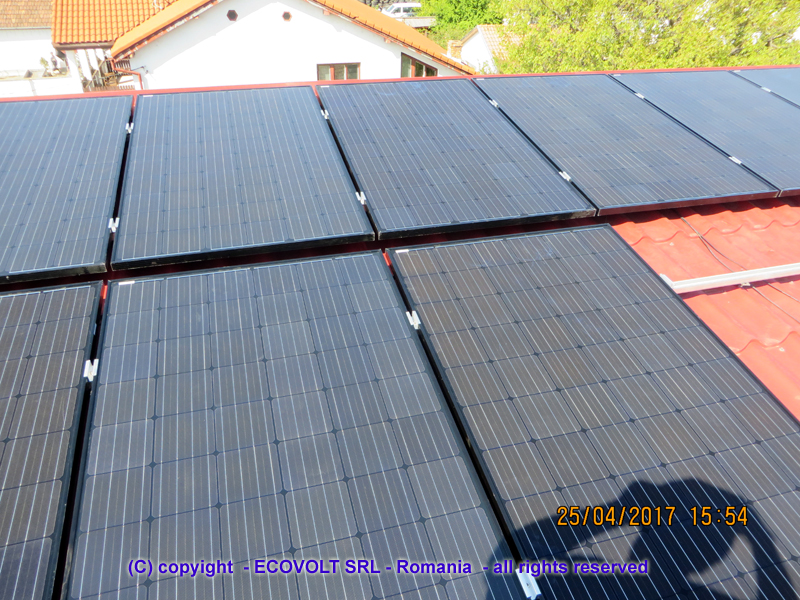

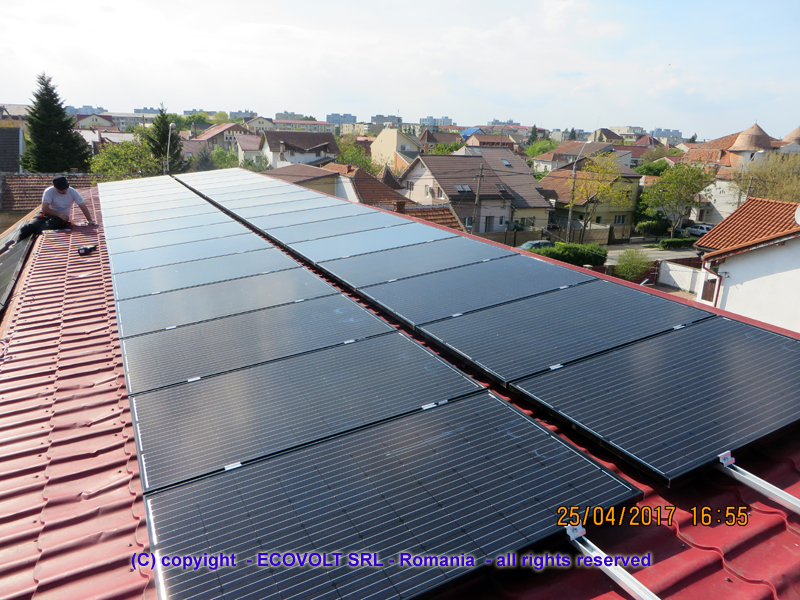

Sistemul a fost instalat la Timisoara  pe un suport metalic din aluminiu fix cu orientare Sud.

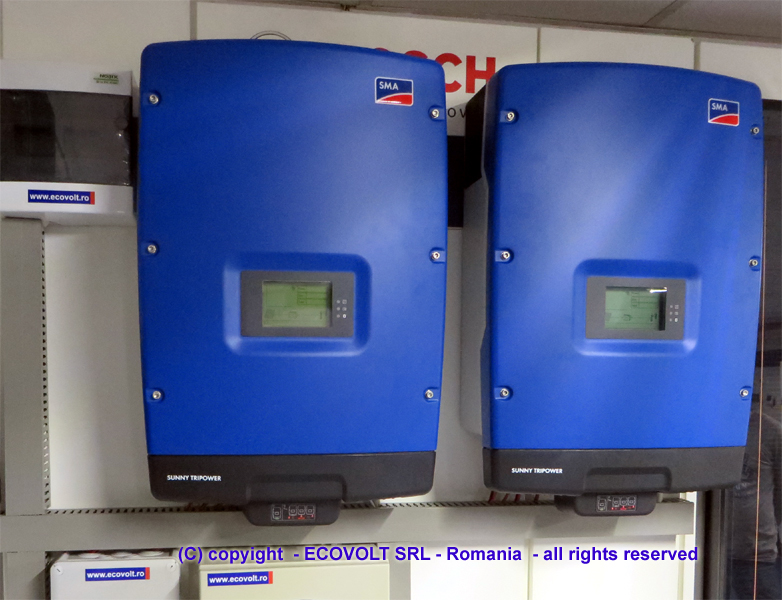

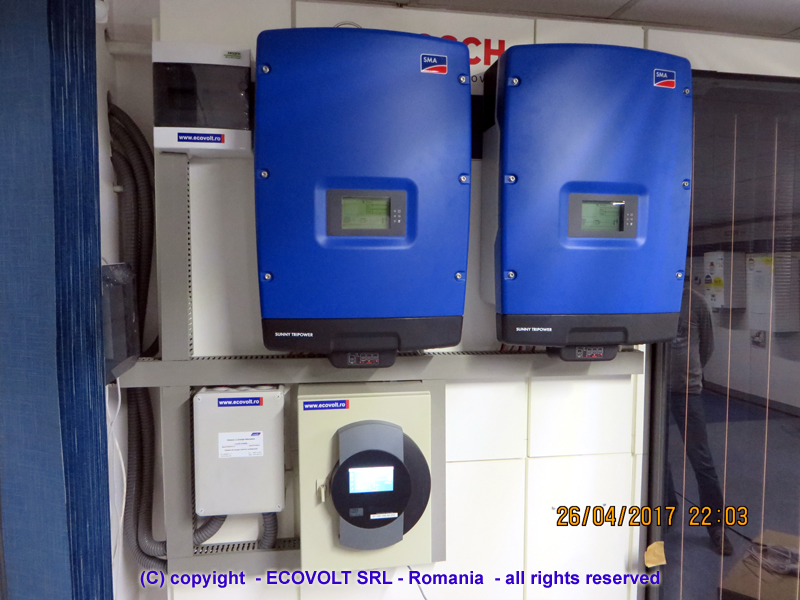

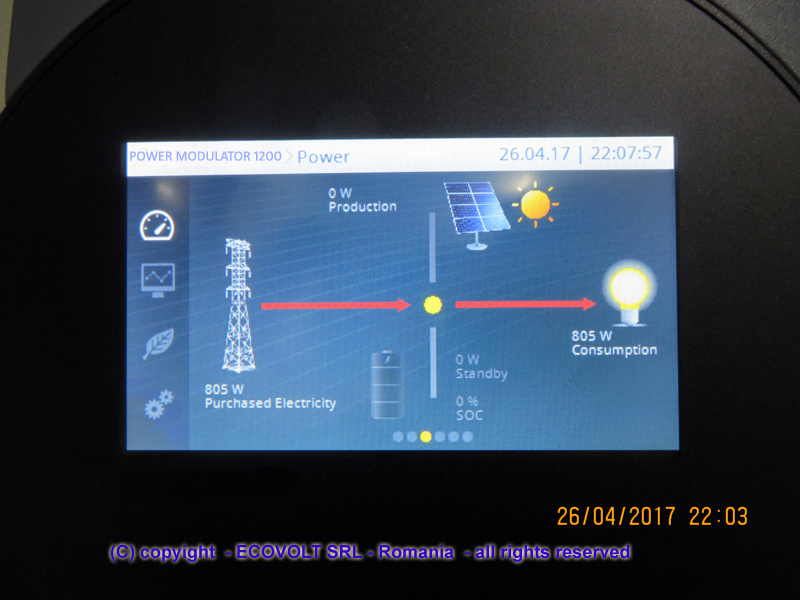

Pentru acest sistem au fost selectate invertoarele din gama SMA, Tripower 5000TL care furnizeaza energie in regim trifazic. Pot fi instalate 10x astfel de invertoare pentru atingerea limitei maxime a modulatorului. Acest modulator de putere poate lucra pana la o limita maxima de 50KW.
Cablarea celor 42 de panouri fotovoltaice a fost realizata cu ajutorul unor cabluri speciale fabricate de Prysmian rezistente la razele ultaviolete si la temperaturi de pana la 120 oC. In cazul in cazul utilizarii unor cabluri obisnuite in locul acestui tip de cablu (intalnit in literatura de specialitate si sub numele de "cablu solar"), exista riscul apartiei unor  pierderi semnificative de energie intr-un interval de timp scurt.

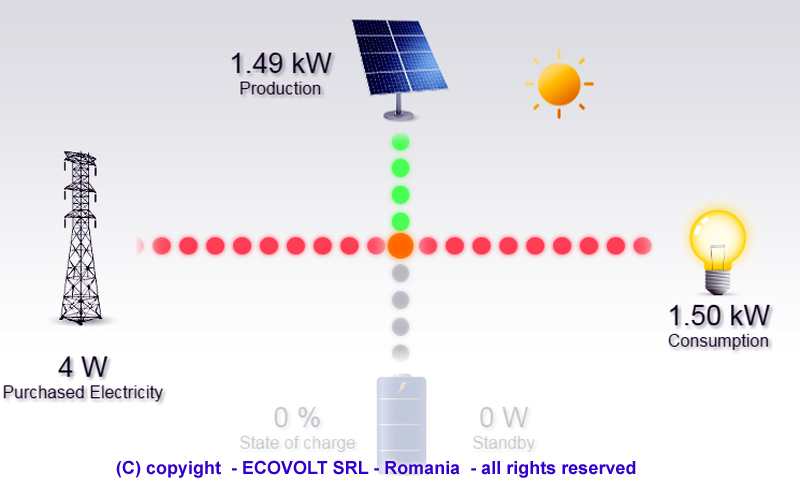

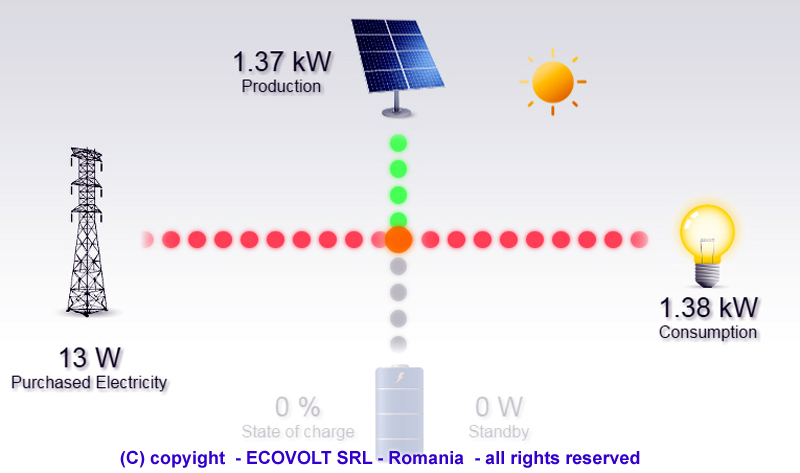

Sistemul este conectat direct la tabloul electric general pentru a putea gestiona eficient energia electrica consumata si produsa intern.

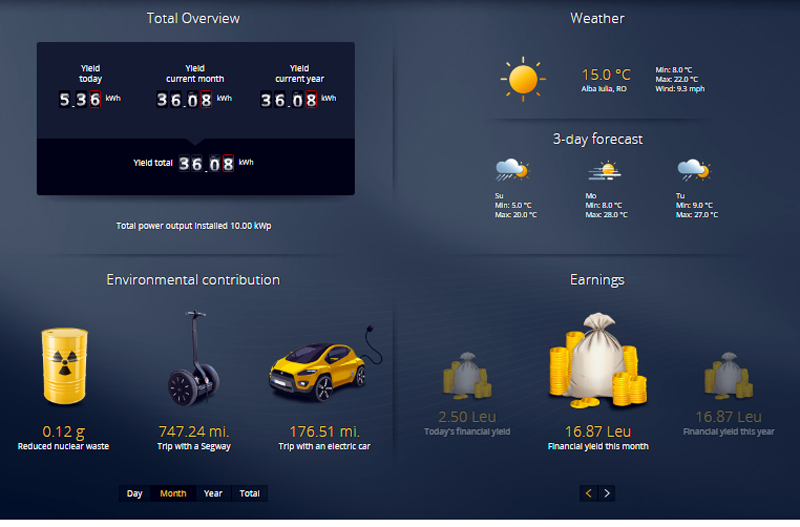

Sistemul instalat este complet programabil si dispune de o putere de 10,0KW la 400Vac si poate fi extins in cazul in care se doreste acest lucru, pana la puterea de 50KW in mod trifazat.

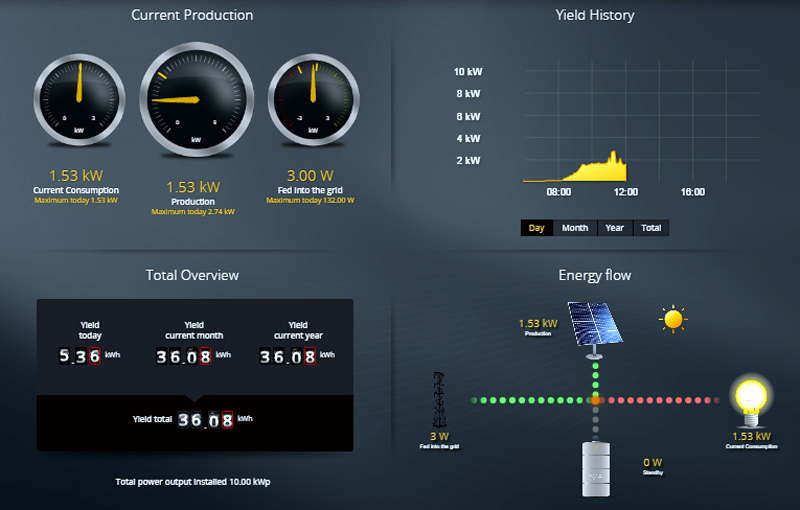

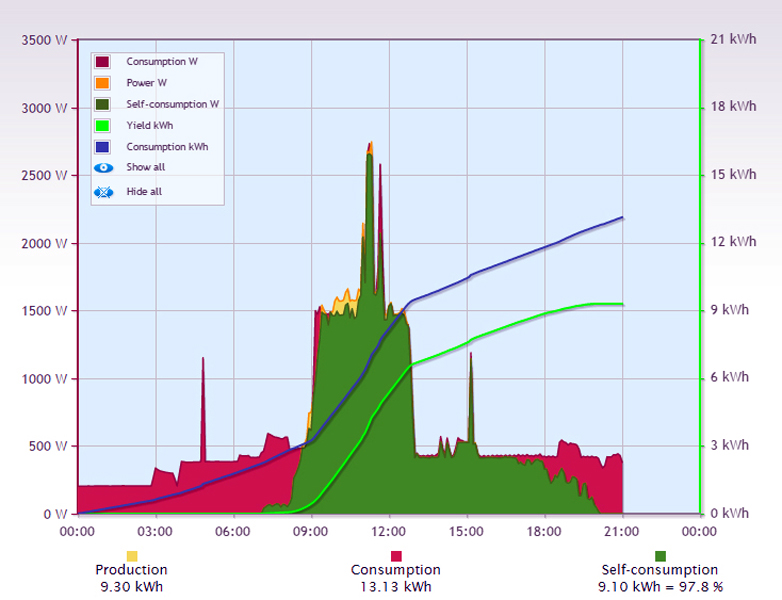

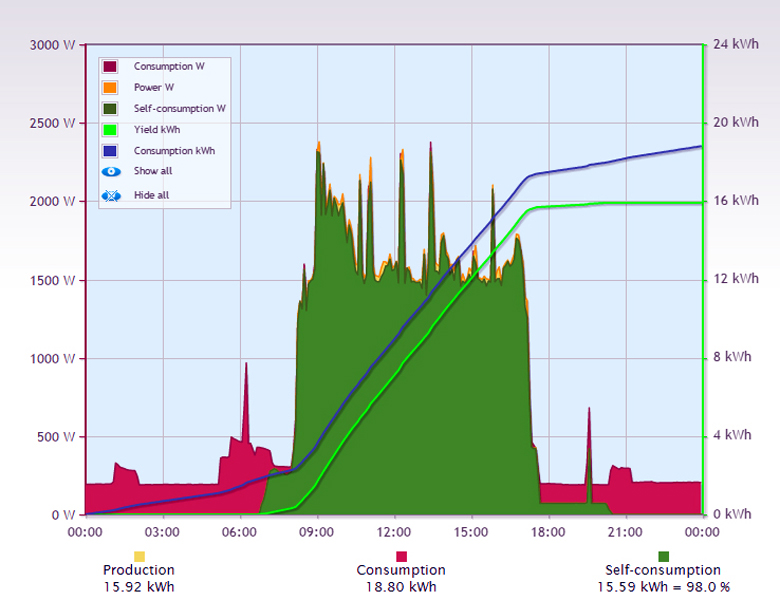

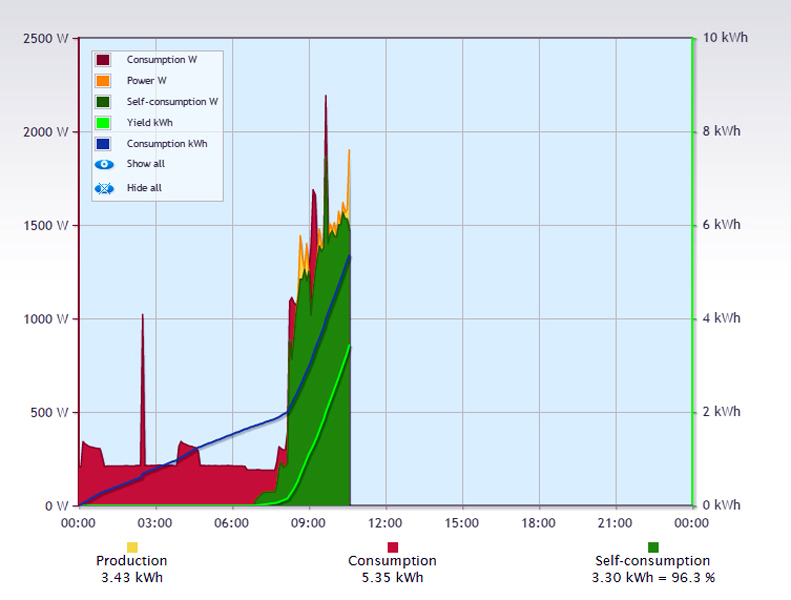

Dupa finalizarea instalarii sistemului s-a realizat testul de acceptanta si verificare tehnica de incadrare in parametri.
