ECOVOLT 28KW photovoltaic system  - Project Sibiu2

(Cabana turistica langa Sibiel - Proiect Sibiu2 )



Actualizare in data : 09/04/2011

Sistem fotovoltaic  - aproximativ 4000 KWh/luna


Alimentarea cu energie electrica pentru orice pensiune turistica aflata intr-o zona izolata este o prioritate. Studiul de fezabilitate a scos in evidenta posibilitatea utilizarii resurselor naturale disponibile. Cabana este amplasata intr-o zona izolata la cota 1400m in apropiere de Sibiel, jud Sibiu.



Sistemul este complet programabil si dispune de tehnologie integrata de control via internet. Sistemul raporteaza zilnic via email, toti parametrii de productie si starea fiecarui echipament integrat. De asemea se poate executa programarea sau optimizarea parametrilor de functionare prin internet.



Sistemul dispune de o retea fotovoltaica cu o putere de 28KW, iar productia de energie electrica estimata pe durata unui an este urmatoarea:



Energie electrica produsa fotovoltaic - puterea nominala fotovoltaica =27,95 kW
Unghi expunere 63 grade 44 grade 17 grade 44 grade 63 grade
Luna Ian Feb Mar Apr Mai Iun Iul Aug Sep Oct Noi Dec Media anuala
Productie pe Luna (kWh) 1690 2136 2999 3196 3570 3833 4081 3874 3227 2836 1708 1265 2892
Productie pe zi (kWh) 55 76 97 107 115 128 132 125 108 91 57 41 95
Total productie anuala (kWh) 34.712 KWh/an



Sistemul furnizeaza o cantitate de energie electrica de aproximativ 132KWh/zi in perioada de vara, la o putere instantanee de 18KW in sistem trifazic. Sistemul alimenteaza toti consumatorii la 230V/50Hz x 3 faze. Pentru situatii de urgenta, arhitectura tehnica este dotata si cu un generator diesel. Sistemul este complet automatizat si programabil, permitand pornirea automata a grupului electrogenerator pentru compensare.



- Panouri fotovoltaice monocristaline                                      - 175W/24V   -   160 buc.

- Acumulatori Exide - Germania - A600 solar -1600cicli 100%  - 2V/2900Ah  -     48 buc.

- Invertor cu unda sinusoidala pura programabil Xantrex- SUA  - 6000W /48V -      3 buc.

- Regulator Xantrex programabil tehnologie MPPT                   - 60A/48V      -      8 buc.


  Click on the picture !

Sistemul a fost instalat intr-o zona laterala a cabanei turistice, cu orientare sudica si deschidere maxima.





Sistemul dispune de un suport metalic reglabil pentru 3 unghiuri de expunere sezoniere. In acest mod se obtine maximum de energie electrica la costuri minime de exploatare.

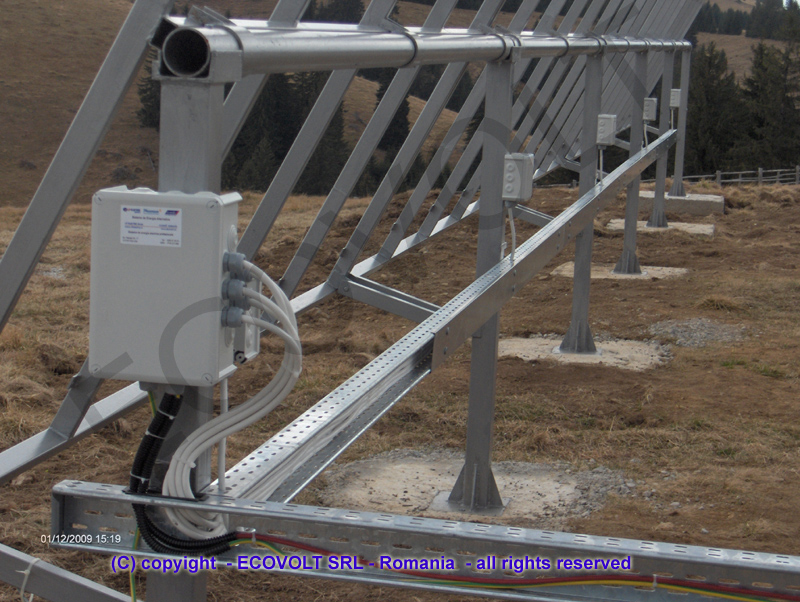

Aria fotovolatica este grupata in module (fiecare modul avand in componenta cate 2 stringuri) rezultand din etapa de proiectare, necesitatea implementarii a cate 5 module pe un rand. Cabalarea lor fiind realizata structurat cu ajutorul sistemelor de jgheaburi metalice fabricate de OBO - Germania.





Dupa finalizarea infrastructurii metalice si de transport sa trecut la echiparea intregii retele cu panourile fotovoltaice alocate pentru fiecare din cele 40 de module.





Cablarea celor 160 de panouri fotovoltaice a fost realizata cu ajutorul unor cabluri speciale rezistente la razele ultaviolete si la temperaturi de pana la 120 oC. In cazul in cazul utilizarii unor cabluri obisnuite in locul acestui tip de cablu (intalnit in literatura de specialitate si sub numele de "cablu solar"), exista riscul apartiei unor  pierderi semnificative de energie intr-un interval de timp scurt. Exista si posibilitatea deteriorarii invelisului acestui tip de cablu inducand aparitia unor posibile scurgeri de curent la masa sau scurt circuit. Cablul utilizat in cadrul acestui sistem a fost furnizat de Tyco Electronics.

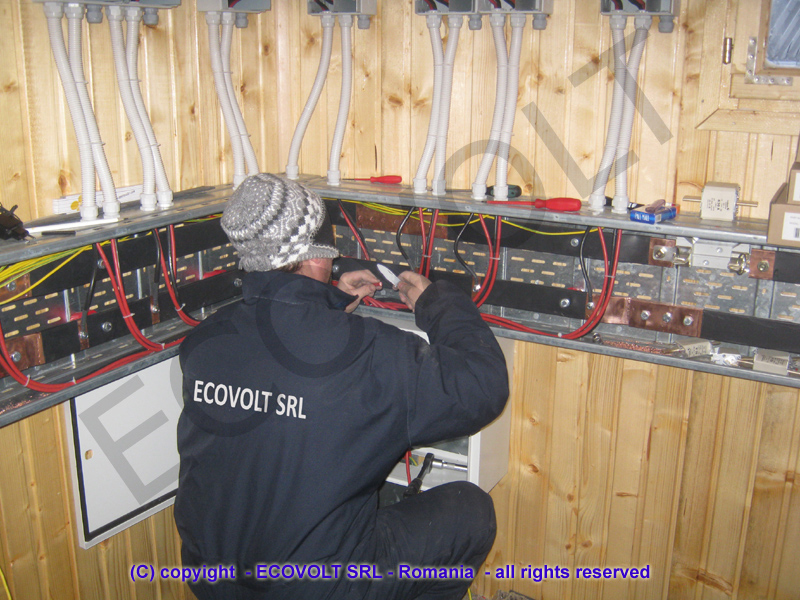

Urmatoarea etapa importanta in realizarea sistemului este compusa din instalarea acumulatorilor, invertoarelor, regulatoarelor solare MPPT si cablarea lor.







Conexiunile sistemului trebuie proiectate pentru a permite functionarea sistemului la 18KW trifazic, dar si asigurarea conectarii si operarii capacitatii totale a bateriei de acumulatori cu valoarea de 5800Ah la 48V.





In final toate conexiunile sunt incapsulate in jgheaburile metalice si cutiile de conexiuni definite in sistem.





In Sistemul de monitorizare via internet este disponibil.
